Drei Skulpturen bilden ein Werk und verbinden unterschiedliche Aufstellorte miteinander. Zwei Werke wurden in der Skulpturen-Stadt Schorndorf aufgestellt, eines in Schwäbisch Gmünd. Alle drei bilden eine Trilogie. Diese Arbeit erweitert das komplexe Werk „Infinite Sculpture“ um einen weiteren Aspekt. Eine weitere Skulptur steht im neuen Bürgerpark der Stadt Remshalden.

Konstruktion und Fertigung

Die Fertigung der Skulpturen erwies sich als hoch komplex. Die Form der mathematisch berechneten Linie musste exakt eingehalten werden.

Beschichtung

Die Endbeschichtung erfolgte mit hochglänzendem weißem Autolack

infinite-sculpture.online

Weitere Informationen des Projekts online auf:

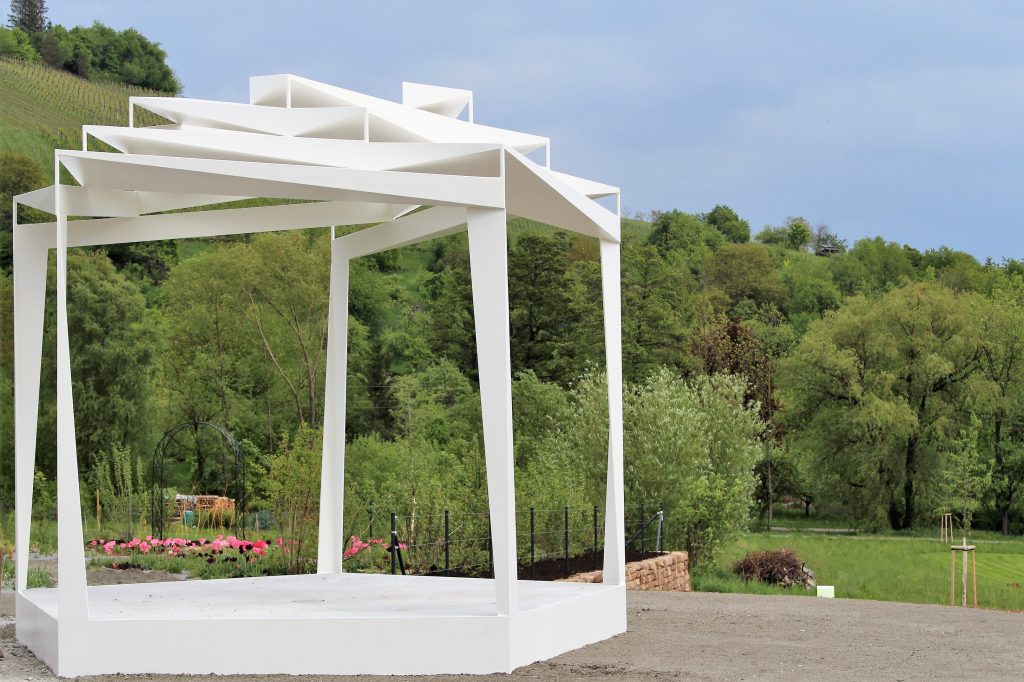

Rosenpavillon

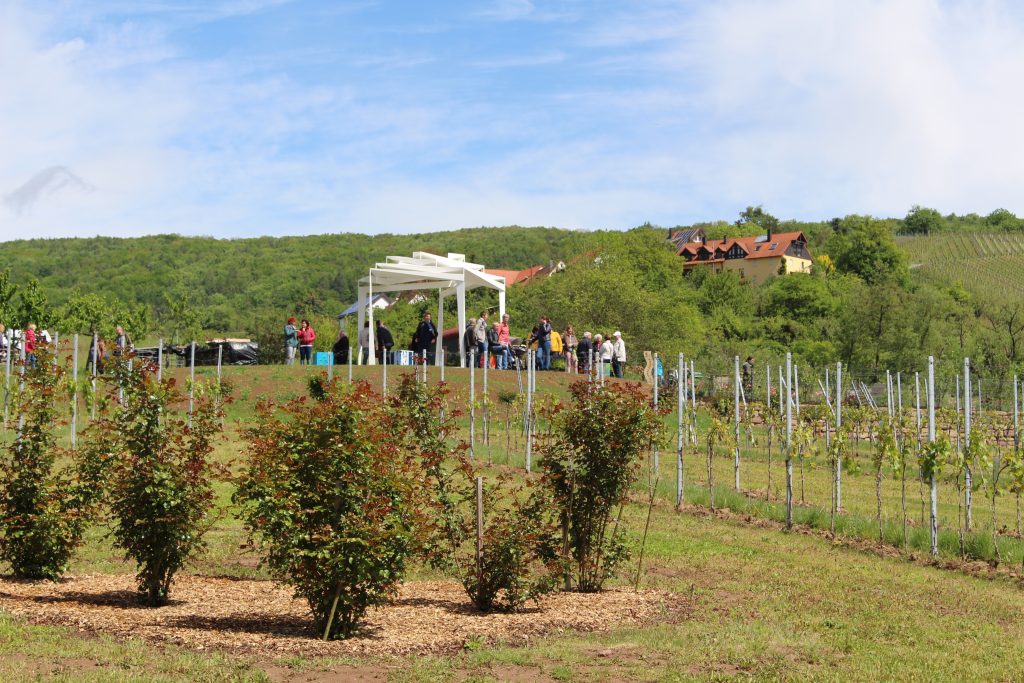

Das Grundstück für eine der 16 Stationen Gartenschau Remstal 2019 liegt in Remshalden auf einer kleinen Anhöhe nördlich der Schorndorfer Straße und westlich eines Wohngebiets. Es zeichnet sich zum einen durch den Blick um fast 360° aus und zum anderen durch die Lage an der höchsten Stelle des anlässlich der Gartenschau 2019 geplanten „Bürgerparks“.

Daraus resultiert die Leitidee eines Pavillons, der sich öffnet und den Blick über die Landschaft freigibt und auch über die Gartenschau 2019 hinaus den Bürgern der Gemeinde Remshalden einen Mehrwert bringt.

Entwurf

Konstruktion

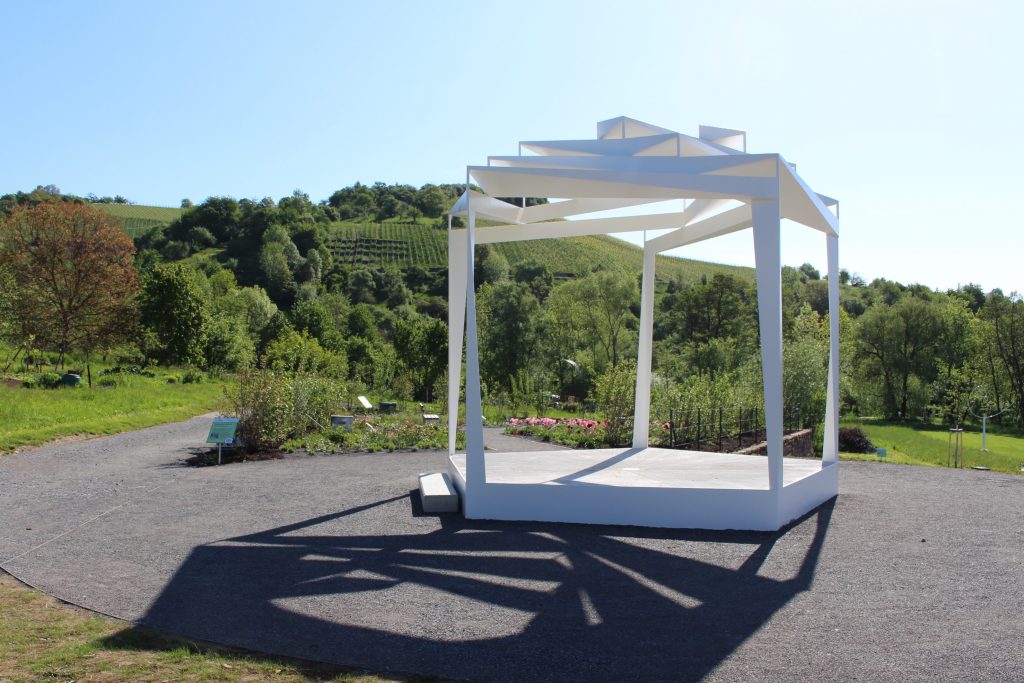

○Dieser Leitidee folgend planen wir einen Pavillon, der dem Vorbild eines klassischen Musikpavillons folgt, ihn abstrahiert und neu interpretiert. Die einzelnen Elemente des Pavillons verbinden sich zu einer statischen und konstruktiven Einheit mit gegenseitigen Abhängigkeiten.

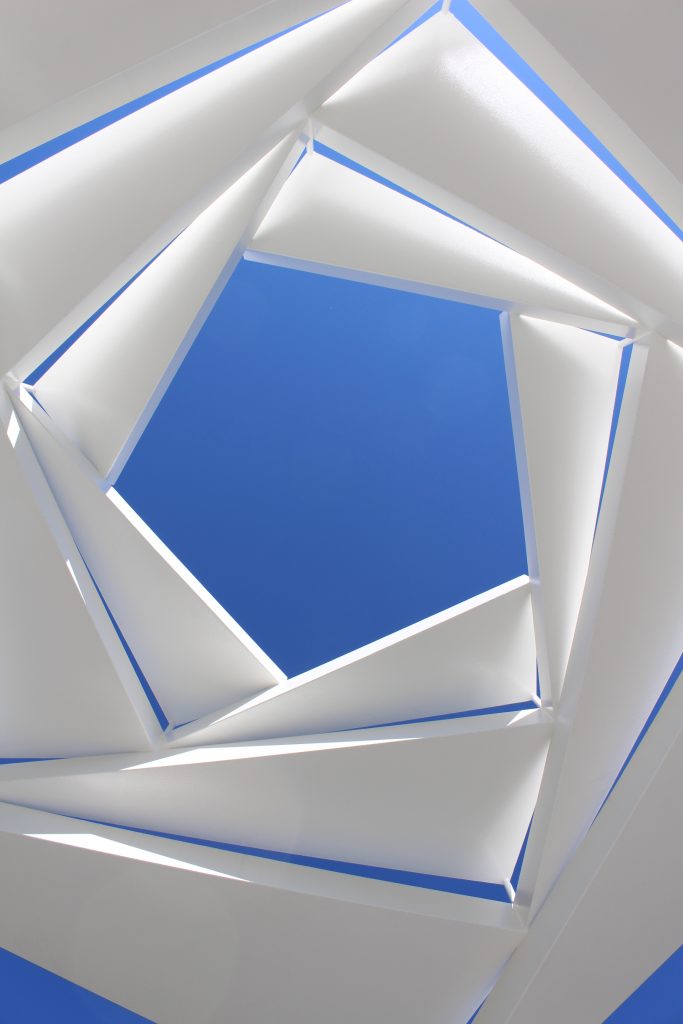

○Das Dachtragwerk wird als wechselseitig tragendes Tragwerk ausgebildet. Das bedeutet, dass sich alle Stäbe/Dachelemente aufeinander abstützen. Die Neigung der einzelnen Stäbe wird dabei direkt durch die Stabhöhe und die Stablänge definiert.

○Alle Elemente eines Rings stehen also in wechselseitiger Beziehung zueinander. Das Dach besteht insgesamt aus drei solcher sich wechselseitig tragender Ringe.

○Die Stäbe kragen seitlich zu einer dreieckigen Form aus. So bildet das Dachtragwerk durch seine Formgebung gleichzeitig die Dachhaut. Stützen und Dach verschmelzen ineinander. Die Integration der Sützenfußpunkte in den Sockel wirkt als Einspannung.

○Ein weißer, mehrschichtiger Korrosionsschutzanstrich schützt die Stahlkonstruktion vor Witterung.

Tragwerk

○Die Pavillonkonstruktion ist über eine 30 cm starke, bewehrte, fünfeckige Bodenplatte gegründet. Auf der Fundamentoberseite werden die L-förmigen Eckstützen durch aufgedübelte Stahlplatten, die voll mit den Stützenfüssen verschweißt sind angeschlossen. Durch vier Dübel je Stützenfußanschluss sind diese in die Fundamentplatte eingespannt.

○Die Eckstützen bestehen aus durchgängig verschweißten, 15 mm starken Flachstählen, die gegenläufig angevoutet sind. An den Stützenköpfen schließen Flachstähle als Dachträger mit durchgängigem Querschnitt 200 x 15 mm biegesteif an. Die Stützen mit angeschweißter Fußplatte und Dachträger können als ein Element vorgefertigt und vor Ort montiert werden.

○Auf Höhe des sichtbaren Sockels, an den Stützenfußpunkten, wird vor Ort ein umlaufender Stahlkranz aus Flachstählen 340 x 15 mm eingeschweißt.

○Nach Fertigstellung der Stahlbaumontage wird der Sockel bis OK-Stahlkranz vollständig ausbetoniert. Der Sockelbeton wird konstruktiv zur Vermeidung von Rissen bewehrt.

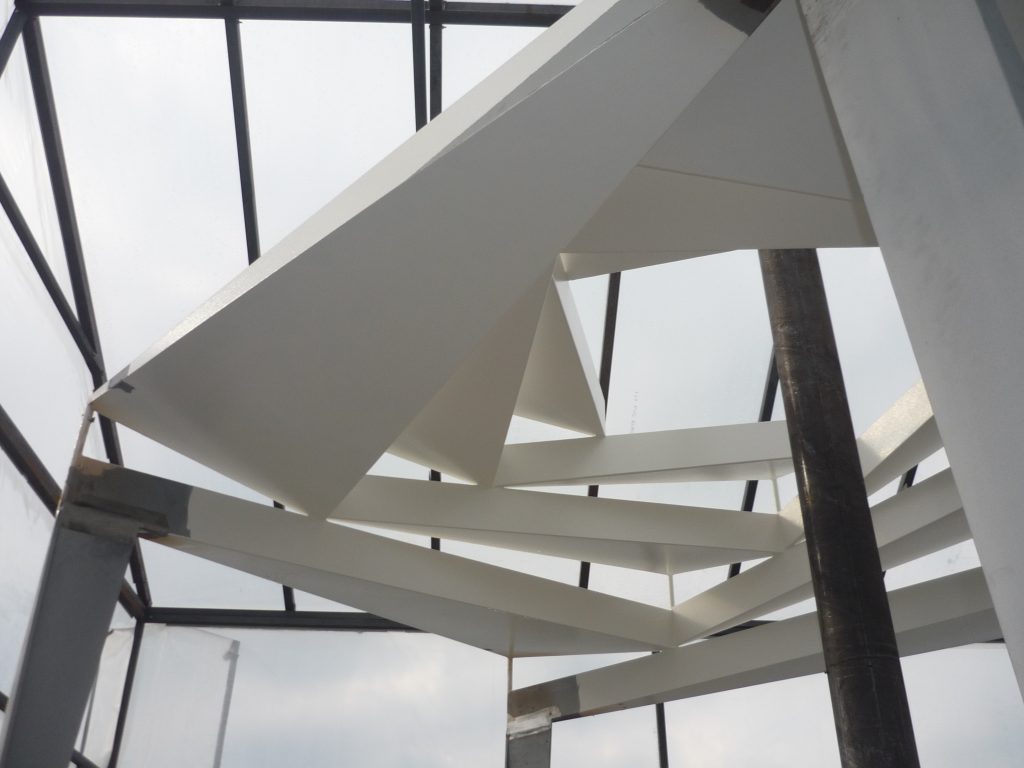

○Die aufeinanderliegenden Dachträger werden vor Ort in den Auflagerpunkten miteinander verschweißt. Daran schließen seitlich die dreiecksförmigen, dreidimensionalen Dachflächen an, die aus einem umlaufenden Stahlrahmen bestehen, der ober- und unterseitig durch Bleche mit einer Stärke von 3 mm verkleidet ist.

○Die auskragenden Spitzen der Dachflächen werden über vor Ort angeschweißte Stahldorne Ø 28 mm auf die darunterliegenden Stützenecken abgestützt.

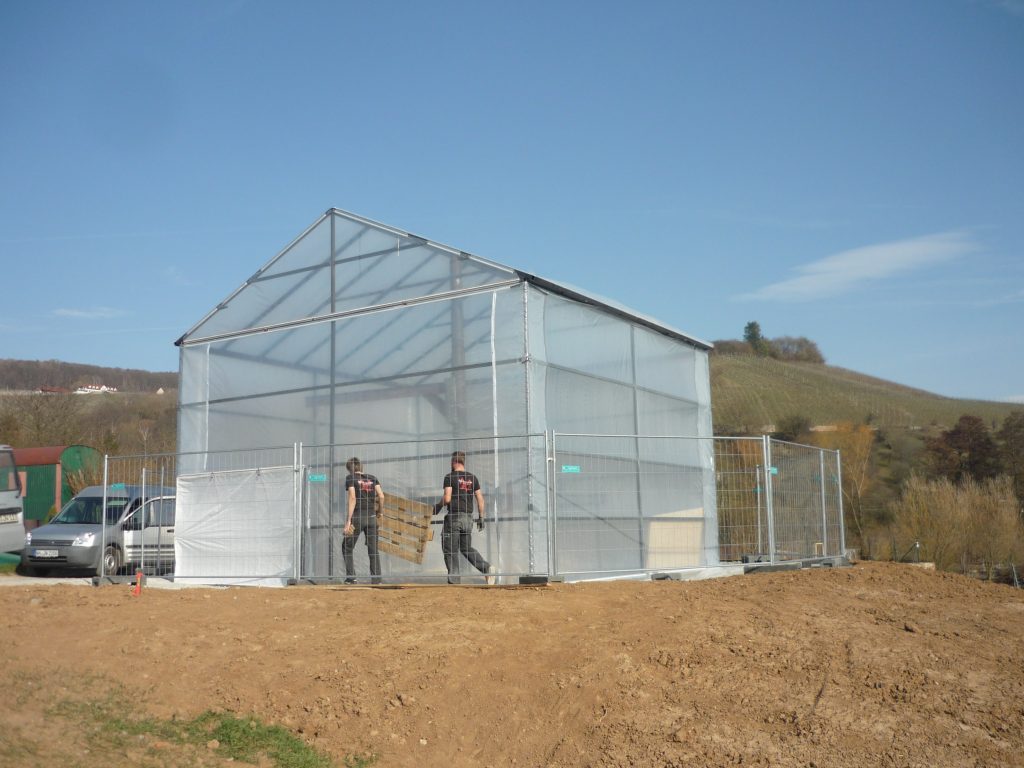

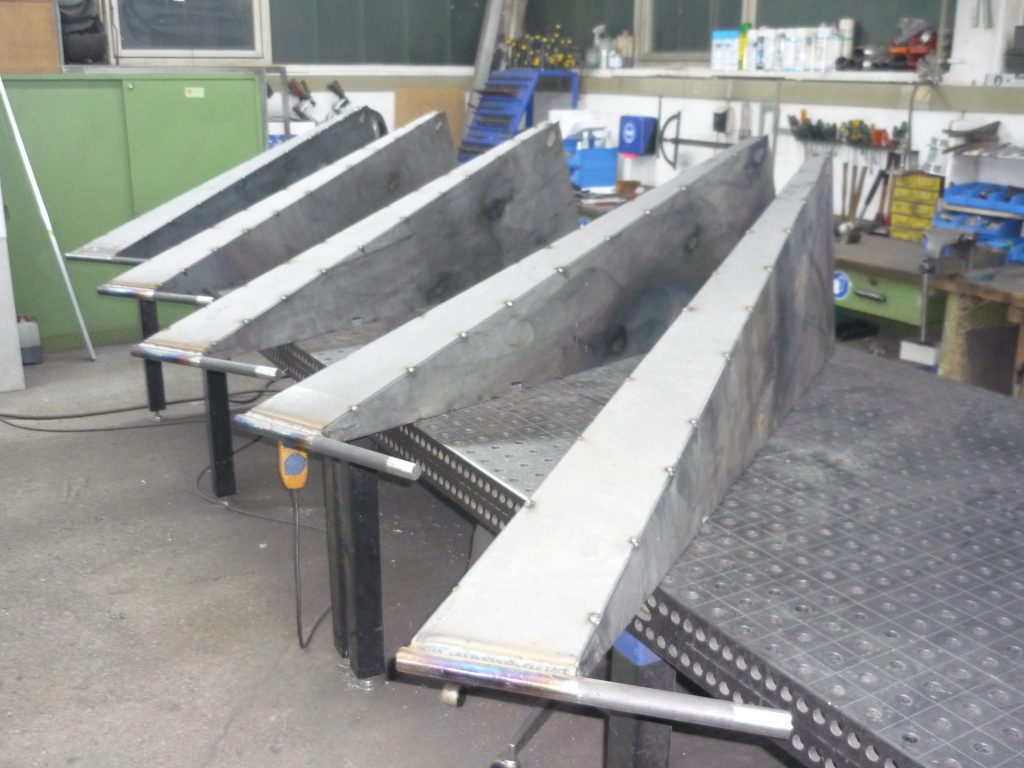

Fertigung

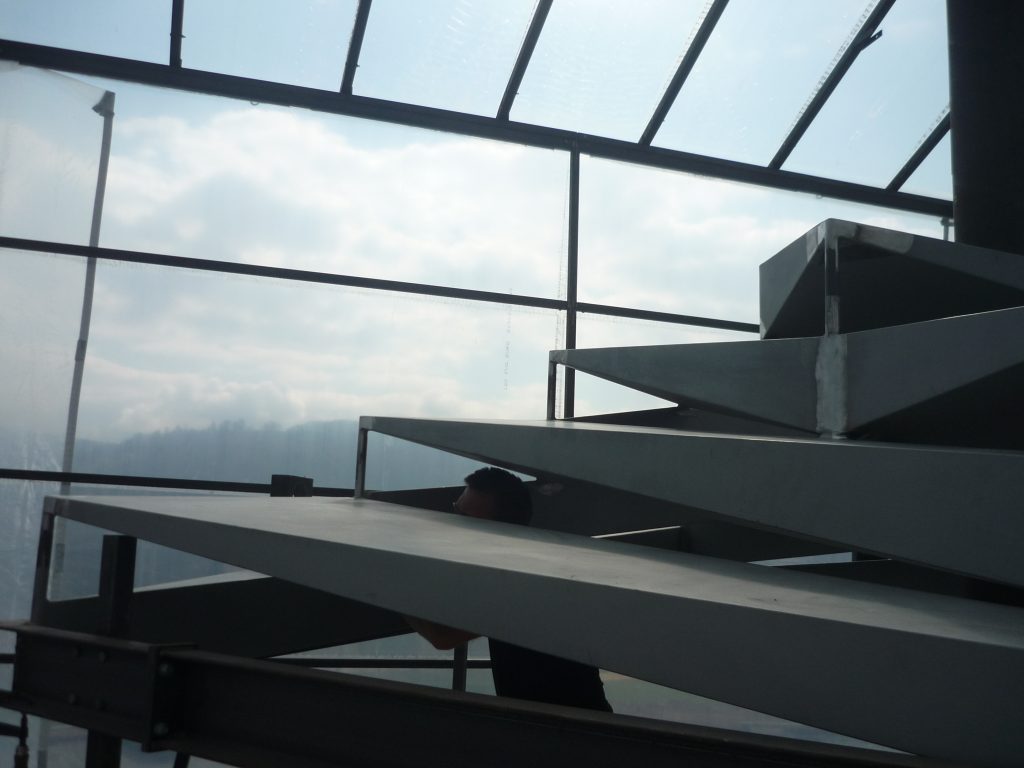

Montage

Beschichtung

Geforderte Korrosivitätskategorie für Außenbauteile C3 hoch

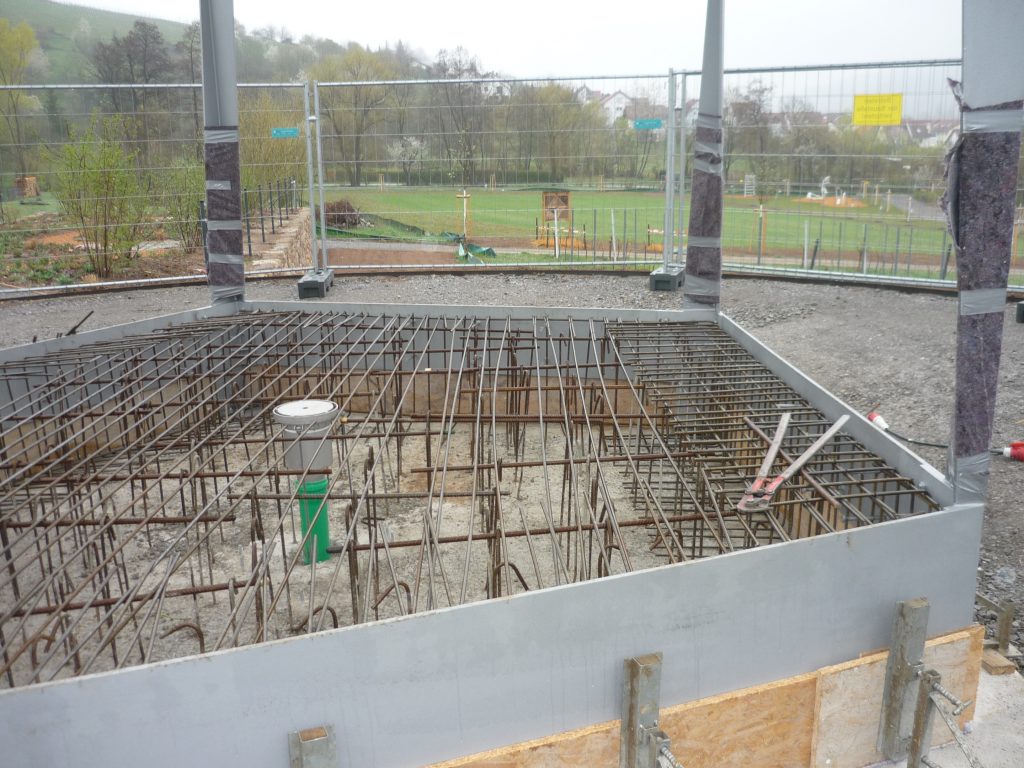

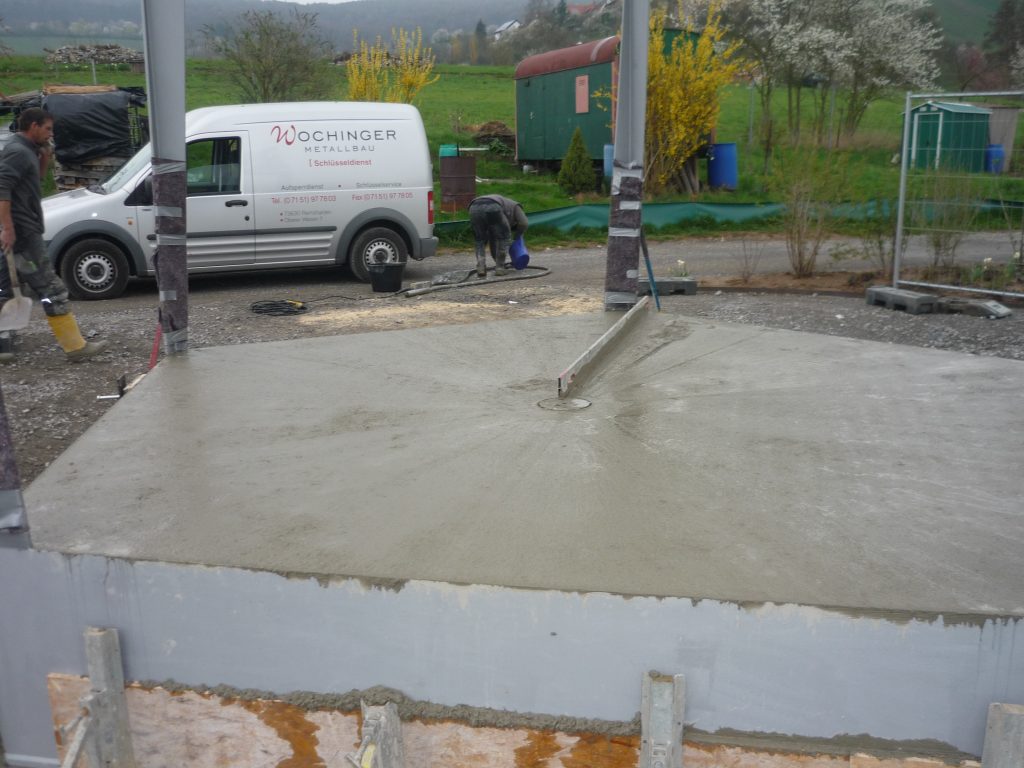

Ausbetonieren des Sockels

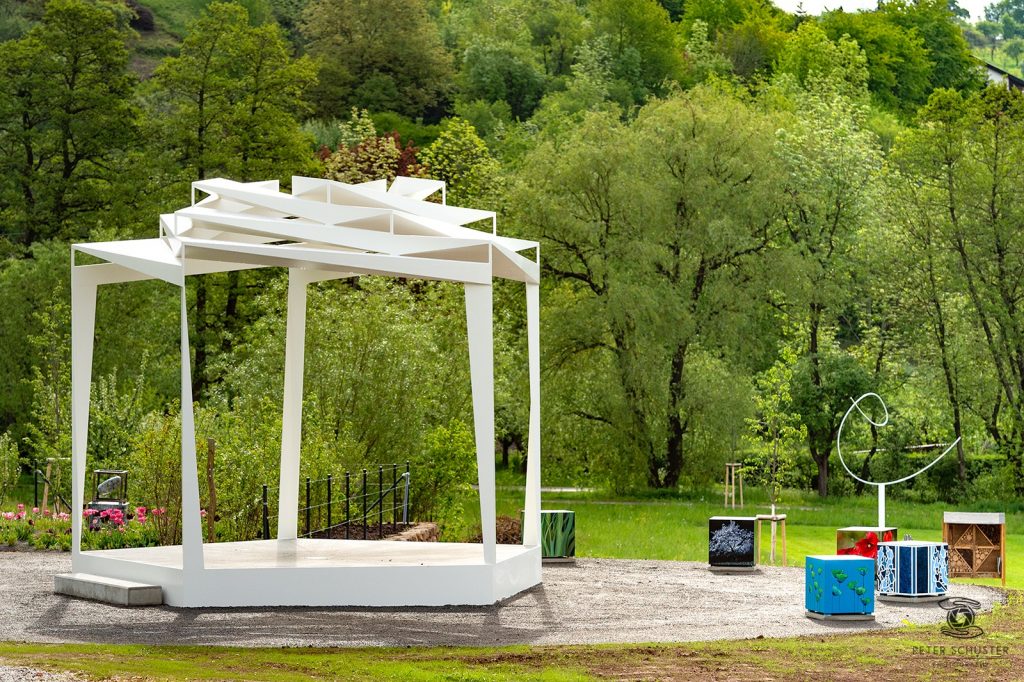

Einweihung

Impressionen

Für die Firma Klaus Haller Bau erstellten wir im Herbst 2017 zwei Stege zwischen den im Hang gebauten Gebäuden.

Geplant wurden die Gebäude von Springmann Architektur. Die Statik wurde vom Ingenieurbüro Werner und Balci erstellt.

Entwurfsplanung von Architektur Springmann

Aufgrund geänderter gesetzlicher Vorgaben benötigte das Pflegeheim Landhaus Sonnenhalde in Weinstadt einen zusätzlichen Fluchtweg.

Wir durften zusammen mit der Firma AEB Bau das Projekt verwirklichen.

Wir danken dem Heimleiter Herrn Fischer für die hervorragende kooperative Zusammenarbeit, durch die das Projekt schnell und sicher abgeschlossen werden konnte.

Es wurden 59 Zierelemente in mühevoller Handarbeit neu angefertigt. 32 Teile konnten durch Sandstrahlen und anschließendes Flammspritzverzinken gerettet werden. Alle Teile wurden dann vor dem Zusammenbau einzeln lackiert.
